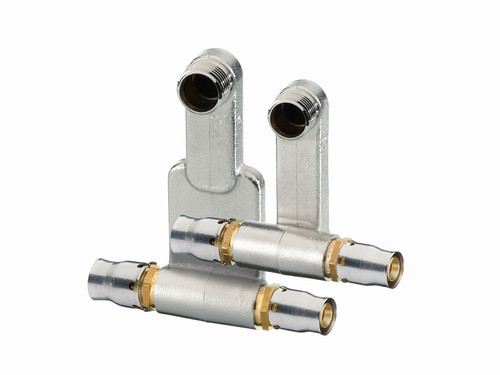

Fränkische HK-Anschluss-Set alpex-plus 16 mm x G 1/2 x 20 mm, Messing

Artikelnummer: 196878 EAN: 4013960331554 Werksartikelnummer: 87316702

auf Anfrage

je 1 STCK

keine Verfügbarkeitsinformationen

Menge STCK

Dimension

Nach Varianten suchen

Funktionen

Herstellerseite öffnen

Verkaufsdaten

Mindestbestellmenge	1 STCK
Bestellschritt	1 STCK

Beschreibung

für den Anschluss von Heizkörpern aus der Sockelleiste, mit fixierten Edelstahlhülsen und optischen Signalringen für die Einsteckkontrolle, die Verbindung ist während der Montage in den Dimensionen 16 und 20 mm mit Spezialwerkzeug lösbar

Merkmale

Produktklasse	Kreuzstück Rohrsystem
Serie	alpex-plus
Internet Link	https://oxomi.com/p/3000470/datasheet/-/87316702
Werkstoff	Messing
Oberflächenschutz	vernickelt
Nenndurchmesser Anschluss 1	DN 15
Nenndurchmesser Anschluss 2	DN 15
Nenndurchmesser Anschluss 3	DN 15
Werkstoffgüte	CuZn21Si3P (CC768S)
Anschluss 1	Schiebehülse
Anschluss 2	Außengewinde
Anschluss 3	Schiebehülse
Rohraußendurchmesser Anschluss 1	16 mm
Rohraußendurchmesser Anschluss 3	20 mm
geeignet für Einrohrsystem	nein
geeignet für Zweirohrsystem	ja
Abschließbar	nein
Systemgebunden	ja
ZVSHK Haftungsübernahme	ja
Abstand Mitte zu Mitte	50 mm
Mit Isolierbox	nein

Anhänge

Datei

Montageanleitung

frma_alpex-plus_fitting.pdf (354.72 KB)

Datei

Einzelprospekt

frep_alpex-plus.pdf (231.52 KB)

Varianten

Fränkische HK-Anschluss-Set alpex-plus 16 mm x G 1/2 x 16 mm, Messing Artikelnummer: 196875

keine Verfügbarkeitsinformationen

auf Anfrage

je 1 STCK

Dimension
16 mm x G 1/2 x 16 mm

Fränkische HK-Anschluss-Set alpex-plus 20 mm x G 1/2 x 20 mm, Messing Artikelnummer: 196876

keine Verfügbarkeitsinformationen

auf Anfrage

je 1 STCK

Dimension
20 mm x G 1/2 x 20 mm
