Schlösser

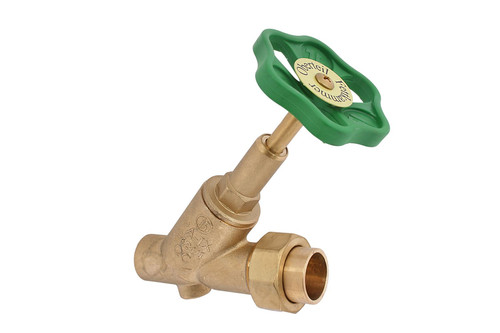

Schlösser Freistromventil 1540 DN 20, 18 mm, Lötanschluss, ohne Entleerung, steigende Spindel

W536198 4044997114681 0015401800001
auf Anfrage
je 1 STCK
keine Verfügbarkeitsinformationen

Folgeartikel

Dieser wird automatisch Ihrem Warenkorb hinzugefügt.
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 STCK
Bestellschritt 1 STCK

Beschreibung

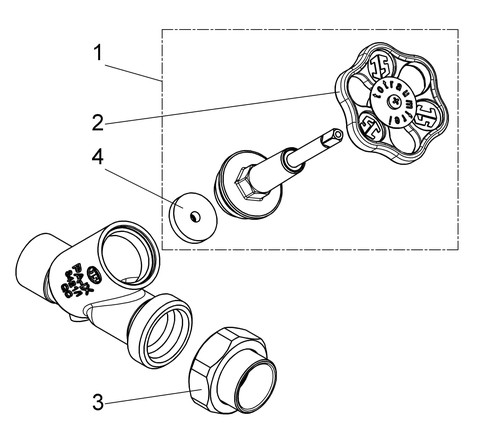

Eingang/Ausgang Lötanschluss, Schallschutz (DN 15-32), Verschraubung 1851, Oberteil 1816

Merkmale

Produktklasse Absperrventil
Oberflächenschutz unbehandelt
Nenndurchmesser DN 20
Werkstoff des Gehäuses Messing
Anschluss 1 Lötende
Anschluss 2 Lötende
UBA-Positivliste ja
Mit Entleerungsventil nein
Spindel und/oder Handrad ansteigend ja
Winkel der Spindel 45 °
Werkstoffgüte des Gehäuses CuZn40Pb2 (CW617N)
Länge Anschluss 1 20,5 mm
Länge Anschluss 2 68,8 mm
Mit Standanzeiger nein

Anhänge

icon
Datei
Datenblatt
jsdb_0015400000001.pdf (765.97 KB)
icon
Datei
Montageanleitung
jsma_0015252500m01.pdf (454.77 KB)
icon
Datei
Zulassung
jszl_0015050000001.pdf (1.01 MB)

Varianten

Artikelbild
Schlösser

Schlösser Freistromventil 1540 DN 15, 15 mm, Lötanschluss, ohne Entleerung, steigende Spindel W536197

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 15, 15 mm
Artikelbild
Schlösser

Schlösser Freistromventil 1540 DN 20, 18 mm, Lötanschluss, ohne Entleerung, steigende Spindel W536198

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 20, 18 mm
Artikelbild
Schlösser

Schlösser Freistromventil 1540 DN 20, 22 mm, Lötanschluss, ohne Entleerung, steigende Spindel W536199

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 20, 22 mm
Artikelbild
Schlösser

Schlösser Freistromventil 1540 DN 25, 28 mm, Lötanschluss, ohne Entleerung, steigende Spindel W536200

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 25, 28 mm
Artikelbild
Schlösser

Schlösser Freistromventil 1540 DN 32, 35 mm, Lötanschluss, ohne Entleerung, steigende Spindel W536201

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 32, 35 mm
