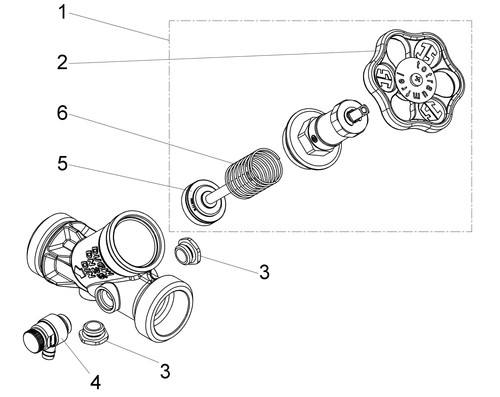

Artikelbild
Abbildung ähnlich
Schlösser

Schlösser KFR-Ventil MULTI 1677 DN 25, G 1 1/4 (AG), mit Entleerung, nichtsteigende Spindel

W536488 4044997118771 0016772500001
auf Anfrage
je 1 STCK
keine Verfügbarkeitsinformationen

Folgeartikel

Dieser wird automatisch Ihrem Warenkorb hinzugefügt.
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 STCK
Bestellschritt 1 STCK

Beschreibung

Schallschutz (DN 15-32), mit Prüfschraube, Entleerungsventil 1831 1/4", Oberteil 1821

Merkmale

Produktklasse KFR-Ventil
Oberflächenschutz unbehandelt
Max. Mediumtemperatur (Dauerbetrieb) 90 °C
Nenndurchmesser DN 25
Werkstoff des Gehäuses Messing
Anschluss 1 Außengewinde zylindrisch BSPP (ISO 228-1)
Anschluss 2 Außengewinde zylindrisch BSPP (ISO 228-1)
UBA-Positivliste ja
Mit Entleerungsventil ja
Rohraußendurchmesser Anschluss 38,9 mm
Spindel und/oder Handrad ansteigend nein
Winkel der Spindel 45 °
Werkstoffgüte des Gehäuses CuZn40Pb2 (CW617N)
Länge Anschluss 1 39 mm
Länge Anschluss 2 71 mm

Anhänge

icon
Datei
Datenblatt
jsdb_0016720000001.pdf (248.36 KB)
icon
Datei
Montageanleitung
jsma_0016302500m01.pdf (4.94 MB)
icon
Datei
Zulassung
jszl_0016150000001.pdf (825.68 KB)

Varianten

Artikelbild
Schlösser

Schlösser KFR-Ventil MULTI 1677 DN 15, G 3/4 (AG), mit Entleerung, nichtsteigende Spindel W536486

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 15, G 3/4 (AG)
Artikelbild
Schlösser

Schlösser KFR-Ventil MULTI 1677 DN 20, G 1 (AG), mit Entleerung, nichtsteigende Spindel W536487

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 20, G 1 (AG)
Artikelbild
Schlösser

Schlösser KFR-Ventil MULTI 1677 DN 25, G 1 1/4 (AG), mit Entleerung, nichtsteigende Spindel W536488

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 25, G 1 1/4 (AG)
Artikelbild
Schlösser

Schlösser KFR-Ventil MULTI 1677 DN 32, G 1 1/2 (AG), mit Entleerung, nichtsteigende Spindel W536489

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 32, G 1 1/2 (AG)
Artikelbild
Schlösser

Schlösser KFR-Ventil MULTI 1677 DN 40, G 1 3/4 (AG), mit Entleerung, nichtsteigende Spindel W536490

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 40, G 1 3/4 (AG)
1 2

Zubehörempfehlung für Sie:

Artikelbild
Schlösser

Schlösser Probenahmeventil 8132 1/4", Rohr Edelstahl mit Adapter 3/8", Messing W903667

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Artikelbild
Schlösser

Schlösser Dämmschale DA1599 DN 25, für JS-Freistromventil und KFR-Ventil W903657

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Artikelbild
Schlösser

Schlösser Entleerungsventil 1831 DN 8, 1/4", Auslaufring grün, O-Ring, Messing W903645

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Artikelbild
Schlösser

Schlösser Verschlussstopfen 1836 DN 8, 1/4", mot O-Ring, Messing 110975

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Artikelbild
Schlösser

Schlösser Handrad 1859 70 x 6 mm, grün, Polyamid W536659

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK

Ersatzteile:

Artikelbild
Schlösser

Schlösser KFR-Ventil-Oberteil 1821 DN 25, G 1, Messing, nichtsteigende Spindel 254947

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Artikelbild
Schlösser

Schlösser Handrad 1859 70 x 6 mm, grün, Polyamid W536659

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Artikelbild
Schlösser

Schlösser Verschlussstopfen 1836 DN 8, 1/4", mot O-Ring, Messing 110975

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Artikelbild
Schlösser

Schlösser Entleerungsventil 1831 DN 8, 1/4", Auslaufring grün, O-Ring, Messing W903645

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
